Serie JD

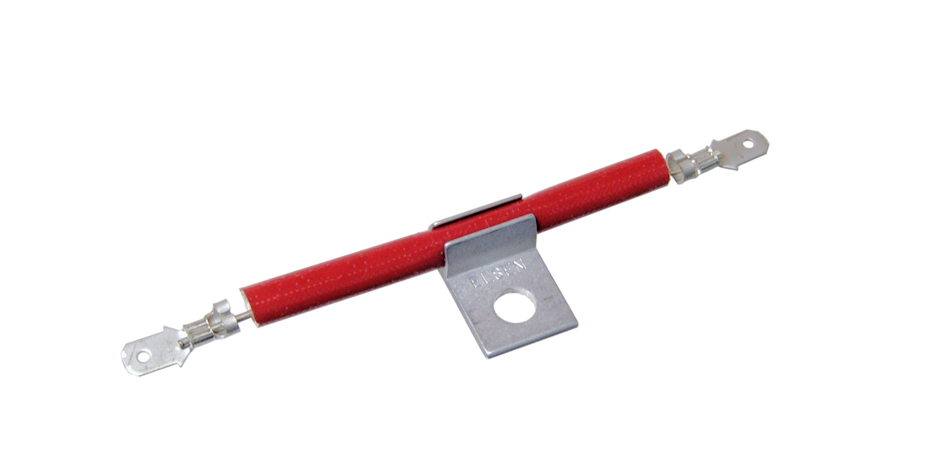

- Konfektionierte Elmwood Temperatur-Sicherung
- Schalterart: einpolig öffnend bei Temperaturanstieg, nicht rücksetzbar
- Konstruktion mit Schaltkontakt und integriertem organischen Schmelzelement
- Elektr. Anschlüsse: Flachstecker 4,8×0,5 mm (Standard) oder 6,3×0,8 mm
- Einlochbefestigung: Lochdurchmesser 5 mm
- Schaltleistung (Bemessungsspannung und Strom, ohmsche Last):
16,7 A 250VAC, 10 A 12 VDC, 5 A 24 VDC - Zeichengenehmigungen: UL, C-UL, VDE (nur Einbausicherung)
- Qualitätsmanagement: ISO9001, TS16949
- Schalttemperaturen:
| Type | Bemessungsschalttemperatur Tf | Dauerbetriebstemperatur Th | Max. Grenztemperatur Tm bei 250 VAC* | |
|---|---|---|---|---|
| [°C] | [K] | [°C] | [°C] | |
| JD070 | 72 | +0/-4 | 65 | 115 |
| JD076 | 77 | +0/-4 | 67 | 150 |
| JD081 | 84 | +0/-4 | 76 | 115 |
| JD088 | 90 | +0/-4 | 81 | 150 |
| JD090 | 93 | +0/-6 | 85 | 315 |
| JD098 | 100 | +0/-4 | 93 | 130 |
| JD103 | 104 | +0/-4 | 98 | 315 |
| JD108 | 109 | +0/-4 | 103 | 215 |
| JD115 | 117 | +0/-4 | 110 | 130 |
| JD118 | 121 | +0/-6 | 113 | 315 |
| JD125 | 128 | +0/-4 | 119 | 300 |
| JD139 | 141 | +0/-6 | 134 | 170 |
| JD142 | 144 | +0/-6 | 135 | 315 |
| JD165 | 169 | +0/-6 | 162 | 210 |
| JD172 | 172 | +0/-5 | 157 | 280 |
| JD181 | 184 | +0/-4 | 174 | 210 |
| JD192 | 192 | +0/-5 | 182 | 250 |
| JD213 | 216 | +0/-4 | 210 | 375 |
| JD226 | 228 | +0/-6 | 212 | 240 |
| JD230 | 230 | +0/-6 | 212 | 375 |
| JD242 | 240 | +0/-6 | 215 | 375 |
* Werte gemäß VDE Zeichengenehmigung
