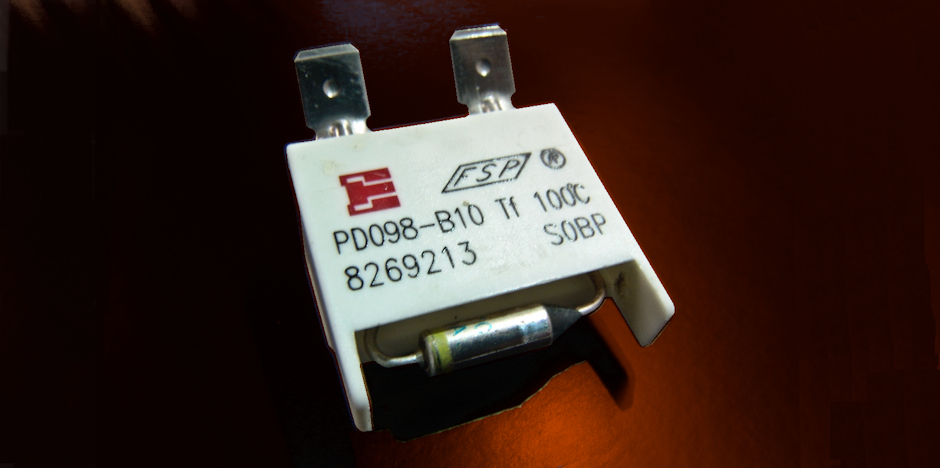

Serie PD



  • Konfektionierte Elmwood Temperatur-Sicherung
    mit Kunststoffhalter
  • Schalterart: einpolig öffnend bei Temperaturanstieg, nicht rücksetzbar
  • Konstruktion mit Schaltkontakt und integriertem organischen Schmelzelement
  • Elektr. Anschlüsse: Flachstecker 6,3×0,8 mm
  • Befestigung: Klemmhalterung für Blechstärke xxx mm
  • Schaltleistung (Bemessungsspannung und Strom, ohmsche Last):
    16,7 A 250VAC, 10 A 12 VDC, 5 A 24 VDC
  • Zeichengenehmigungen: VDE, UL, C-UL, CCC
  • Qualitätsmanagement: TS16949
  • Schalttemperaturen:
Type Bemessungsschalttemperatur Tf
Dauerbetriebstemperatur ThMax. Grenztemperatur Tm bei 250 VAC*
[°C][K][°C][°C]
PD07072+0/-465115
PD07677+0/-467150
PD08184+0/-476115
PD08890+0/-481150
PD09093+0/-685315
PD098100+0/-493130
PD103104+0/-4
98315
PD108109+0/-4103315
PD115117+0/-4110130
PD118121+0/-6113315
PD125128+0/-4119300

* Werte gemäß VDE Zeichengenehmigung
