CP Serie

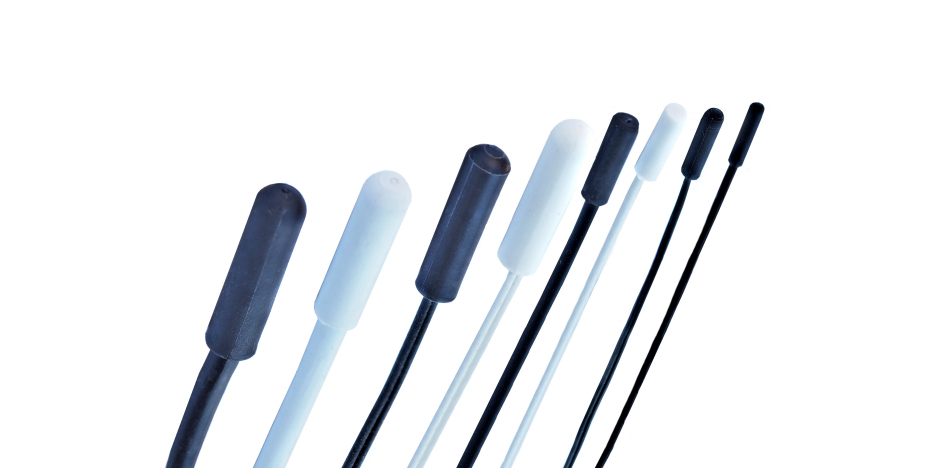

  • Kunststoff umspritzter NTC Temperaturfühler Schutzart IP 68 und  IP69

Kennlinie:

  • Umfangreiches Lieferprogramm an Standard- und kundenspezifischen R-T-Kennlinien
  • Nennwiderstand R(25°C) wählbar: 5 kΩ bis 500 kΩ
  • B-Werte: 3.100 K bis 5.000 K
  • Genauigkeit: Punktjustiert wählbar im Bereich von ± 1% bis ± 10%

Bauform:

  • Sensorkopf: TPE umspritzter, Glas gekapselter NTC Thermistor
  • Bauformen:
    TypeSensorkopf /[mm]SchutzklasseBetriebs-
    		AnschlussleitungFarbe
    DurchmesserLängeTemperaturbereich
    CP20210IP68-40°C bis +125°CDoppelleitung AWG 28Schwarz, Weiß. Grau, Grün, etc.
    CP252.510IP68-40°C bis +125°CDoppelleitung AWG 28Schwarz, Weiß. Grau, Grün, etc.
    CP30310IP68-40°C bis +125°CDoppelleitung AWG 26Schwarz, Weiß. Grau, Grün, etc.
    CPH30310IP68-50°C bis +150°CDoppelleitung AWG 26Schwarz
    CP353.510IP68-40°C bis +125°CDoppelleitung AWG 26Schwarz, Weiß. Grau, Grün, etc.
    CP520IP68-40°C bis +125°CDoppeleitung AWG 26,
    Mantelleitung AWG 24    		Schwarz, Weiß. Grau, Grün, etc.
    CPH520IP68-50°C bis +150°CDoppelleitung AWG 26Schwarz

    Optional: alle Ausführungen in Schutzklasse IP69
  • Anschlussleitung:
    TPE isolierte Mantel- oder Doppelleitung in kundenspezifischer Länge,
    Querschnitte AWG 28 (0,089 mm²), AWG 26 (0,14 mm²), AWG 24 (0,227 mm²), oder AWG 22 (0,354 mm²)
    in Abhängigkeit von der Größe des Sensorkopfes verfügbar.
